STERYLIZATOR NADFIOLETOWY 5W
--------------------------------------------------------

Obiecałem też, że jeśli "uda mie sie" wykonać maszynę do sterylizacji nadfiletowej, opublikuję materiały niezwłocznie.
To jest taki mały 6W sterylizator. Z dużym będzie łatwiej o duże doświadczenia.

Potrzebujemy do tego bałaganu:
- rurkę PVC 1" (2 PLN)

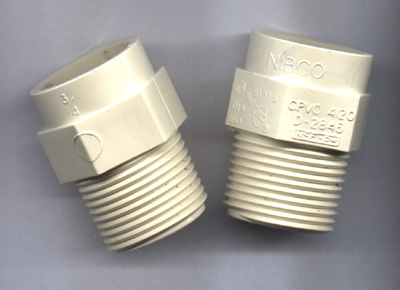

- 2 elementy 3/4" śruba (6 PLN)

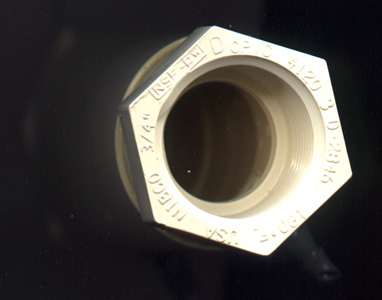

- 2 elementy 3/4" nakrętka (6 PLN)

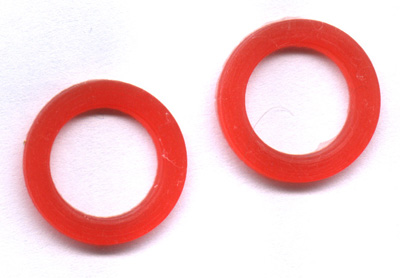

- 2 uszczelki silikonowe 3/4" (rada od MK - nie stosować czarnej gumy) fi=18 (4 PLN)

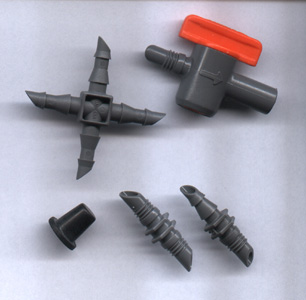

- 2 łączniki GARDENA Micro-Drip-System (30 PLN - starczy na długo i dużo)

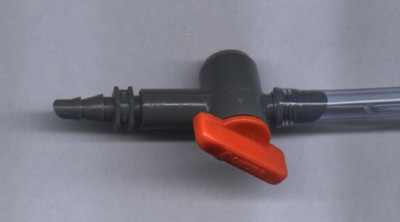

- 1 kurek odcinający GARDENA Micro-Drip-System
- 1 mała pompka obiegowa (niekoniecznie - 25 PLN)
- 1 świetlówka UVC (41 PLN)
- 1 dławik (15 PLN)
- 1 starter (1 PLN)
- kable, wtyczki (4 PLN), lutownica, koszulki termiczne, POXIPOL, deseczka, nożyki, nożyczki, kawa, wódka...

Początek:


Dwa elementy 3/4" (gwint wewnętrz śrubunka) doklejamy z obu stron ruryspecjalnym klejem do PVC - US Metrix - MetriWeld 15010.
Kleje oraz rury US Metrix przeznaczone są do użytku w instalacjach wody pitnej.
Te trzy sklejone ze sobą elementy powinny mieć długość szklanej części świetlówki.

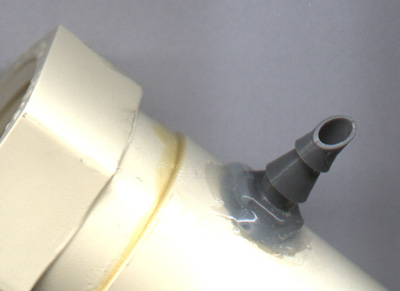

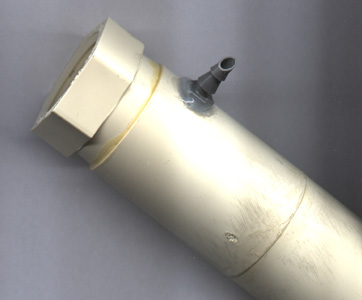

W rurę, po obu stronach, wklejamy łączniki GARDENA Micro-Drip-System.
Pozwalają nam na dołączenie przewodów wodnych w systemie 4,0mm i 4,6mm.
UWAGA: wszystkie elementy GARDENA są odporne na kleje do CPVC, PVC, ABS i styrenu. Stosować DISTAL lub POXIPOL.
UWAGA do UWAGI: Nie stosować ani DISTALU ani POXIPOLU. Polietylenu PE i polipropylenu PP (elementy GARDENA) nie klei sie z PVC tylko uszczelnia, wkręca, ewentualnie spawa jeśli ktoś to potrafi zrobić. Trzeba zastosować zamiast GARDENY śrubunki PVC np. firmy SERTO.


Podłączenie kabli:
Zastosowałem kabelki telefoniczne 0,5mm łącząc ich końcówki z zakończeniami świetlówki poprzez zaciśnięcie koszulkami termicznymi.
Zapewniam, iż styk jest wystarczająco pewny i bezpieczny.


Montaż i uszczelnienie:

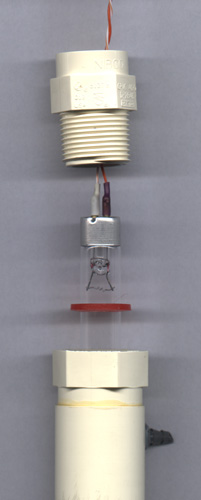

Wsuwamy świetlówkę i blokujemy ją z obydwu stron uszczelkami silikonowymi.
Wkręcamy śrubunki 3/4" (gwint zewnętrzny) i tym ściskając uszczelkę (dokręcamy do oporu - z czuciem chłopaki) uszczelniamy całość na AMEN !


Przyłącze elektryczne:
Na dławiku jest takim bladym, żółtym drukiem wyrysowane co i jak.
Swoją drogą trzeba być nielada kretynem, żeby od dawien dawna po dziś dzień malować jasno-żółte rysunki na białym tle dławika.
Post komunizm jak sądzę.
Do zasilenia w "wilgoć" całego systemu zastosowałem osobną pompkę obiegową o bardzo małej wydajności, ciche, energooszczędne.
Jaka zaleta? Brak spadku wydajności innej pompy. Po prostu dedykowana pompa.
Prócz tego umieściłem zasilanie i powrót na tym samym poziomie w naczyniu połączonym.
W przypadku braku zasilania woda nie odpływa z filtra.


URUCHOMIENIE:
Ponieważ urządzenie zasilane jest dość niebezpiecznym dla człowieka napięciem, zwłaszcza w środowisku zasolonym,
proponuję wykonać próbę szczelności urządzenia w umywalce, bez podłączenia UVC i puszczając w obieg słodką wodę.
Następna zaleta osobnej pompki. Urządzenie jest przenośne.
Jeśli nie cieknie i wogóle jest OK to reasumując:
najsampierw ustawiamy urządzenie w poziomie, wlotem i wylotem wody ku górze,
załączamy chłodzenie czyli napuszczamy ciecz soloną, odpowietrzamy (wypychamy powietrze), podłączamy zasilanie.
W najgorszym wypadku nie zadziała. U mnie działa już kilka godzin.

UWAGA: UVC jest super zdrowe - ale szkodliwe dla zdrowia, zwłaszcza oka.


KOSZTY:
Koszt całościowy to 75 PLN.
Kupująć dodatkową pompkę i łączniki GARDENA, które przydadzą się nam jeszcze w przyszłości (jest ich za dużo),
tracimy następne 55 PLN i otrzymujemy koniec końców 130 PLN.
Może to i dużo, ale jak już ktoś zrobił wszystko inne to choćby dla zabawy można zbudować coś od podstaw.
Zachęcam do experymentów.
